Pomiary wentylacji anemometrem, balometrem i rurką Pitota – jak dobrać właściwą metodę?

Pomiar wentylacji często kojarzy się z przyłożeniem anemometru do kratki i zapisaniem wyniku w protokole. Przy małych kratkach w mieszkaniach taka metoda może być wystarczająca, ale w większych budynkach instalacje są znacznie bardziej zróżnicowane. Mamy duże nawiewniki, anemostaty, nawiewniki szczelinowe, centrale wentylacyjne, kanały o dużych przekrojach oraz układy, w których do jednego przewodu podłączonych jest kilka pomieszczeń.

Nie da się rzetelnie zmierzyć każdego z tych elementów jednym urządzeniem.

W zależności od miejsca i celu badania stosujemy anemometr, balometr, mikromanometr, rurkę Pitota albo metodę pośrednią opartą na pomiarze prędkości lub różnicy ciśnienia. Jeżeli wynik jest nieprawidłowy, sam pomiar również nie wystarcza. Trzeba jeszcze znaleźć przyczynę: sprawdzić ustawienie przepustnic, działanie wentylatora, stan filtrów, drożność kanału, a czasami wykonać kamerowanie instalacji wentylacyjnej.

Dla zarządcy najważniejsze nie powinno być więc pytanie: „jakim miernikiem wykonano pomiar?”, ale: czy wybrana metoda pasowała do badanego elementu i czy wynik pozwala rzeczywiście ocenić działanie instalacji?

Najpierw trzeba ustalić, co właściwie mierzymy

W wentylacji najczęściej interesuje nas strumień objętości powietrza, podawany w m³/h. To właśnie ten parametr porównujemy z projektem, dokumentacją powykonawczą albo wymaganiami przyjętymi dla danego pomieszczenia.

Miernik może jednak bezpośrednio wskazywać prędkość powietrza w m/s, różnicę ciśnienia w Pa albo od razu obliczony strumień w m³/h. Dlatego sam odczyt z urządzenia nie zawsze jest jeszcze końcowym wynikiem.

Przed rozpoczęciem pomiarów trzeba ustalić:

• jaki rodzaj instalacji znajduje się w budynku,
• które elementy są nawiewne, a które wywiewne,
• jakie wydajności wynikają z projektu,
• w jakich warunkach instalacja powinna pracować,
• czy pomiar dotyczy pojedynczej kratki, całego pomieszczenia, odgałęzienia czy głównego kanału,
• czy urządzenia mają kilka biegów albo różne tryby pracy.

Inaczej mierzymy małą kratkę wywiewną w mieszkaniu, inaczej nawiewnik szczelinowy w biurze, a jeszcze inaczej główny kanał obsługujący całą kondygnację.

Jeżeli celem jest ocena zgodności przepływów z wymaganiami dla mieszkań, warto wcześniej zapoznać się również z artykułem Wentylacja w mieszkaniu – wymagania normowe i warunki techniczne w praktyce.

Pomiar anemometrem – dobry, ale nie do wszystkiego

Anemometr jest najczęściej wykorzystywanym przyrządem podczas pomiarów wentylacji. W zależności od konstrukcji może mieć sondę skrzydełkową, termiczną albo inny czujnik prędkości powietrza.

Przy małej kratce wentylacyjnej anemometr pozwala szybko sprawdzić kierunek i prędkość przepływu. Jeżeli miernik współpracuje z odpowiednim stożkiem pomiarowym, można również określić strumień powietrza przechodzący przez całą kratkę.

Takie rozwiązanie sprawdza się w mieszkaniach, niewielkich lokalach oraz przy kontroli stosunkowo małych nawiewników i wywiewników. Nie oznacza to jednak, że wystarczy przyłożyć sondę w jednym miejscu.

Prędkość na powierzchni kratki zwykle nie jest jednakowa. W środku może być wyższa, przy krawędziach niższa, a żaluzje mogą dodatkowo zmieniać kierunek strugi. Jeżeli pomiar zostanie wykonany w jednym przypadkowym punkcie, wynik może wyglądać dobrze, mimo że rzeczywisty przepływ jest inny.

Przy pomiarze anemometrem trzeba uwzględnić między innymi:

• wielkość i kształt kratki,
• kierunek ustawienia żaluzji,
• nierównomierność przepływu,
• odległość sondy od elementu,
• właściwe pole powierzchni,
• wpływ stożka pomiarowego na przepływ.

Anemometr nie jest złą metodą. Problemem jest stosowanie go bez względu na wielkość i rodzaj badanego elementu.

Dlaczego dużego nawiewnika nie powinno się mierzyć jak małej kratki?

W budynkach biurowych, hotelach, lokalach usługowych i garażach często występują duże nawiewniki oraz wywiewniki. Próba zmierzenia ich małą sondą w jednym albo kilku przypadkowych punktach może dać wynik obarczony dużym błędem.

Powietrze wypływa z nawiewnika pod różnymi kątami. Może być kierowane przez łopatki, zawirowane albo rozprowadzone na boki. Na wywiewie struga może być bardziej równomierna, ale nadal nie musi mieć jednakowej prędkości na całej powierzchni.

W takich miejscach wykorzystujemy balometr, nazywany również kapturem pomiarowym. Urządzenie obejmuje cały nawiewnik lub wywiewnik i mierzy łączny strumień przechodzącego przez niego powietrza. Więcej o zakresie usługi: pomiary wentylacji w Krakowie.

Z punktu widzenia zarządcy różnica jest zasadnicza. Anemometr pokazuje warunki w wybranym punkcie lub na ograniczonej powierzchni. Balometr zbiera powietrze z całego elementu i pozwala uzyskać wynik reprezentatywny dla nawiewnika.

Balometr do dużych i szczelinowych nawiewników

Pomiar balometrem sprawdza się przede wszystkim przy:

• dużych anemostatach,
• nawiewnikach wirowych,
• kratkach o dużych wymiarach,
• wywiewnikach sufitowych,
• elementach montowanych w sufitach podwieszanych,
• nawiewnikach szczelinowych.

Przy nawiewniku szczelinowym trzeba zastosować odpowiedni kaptur lub adapter i objąć pomiarem właściwy odcinek elementu. Jeżeli nawiewnik jest bardzo długi, może być konieczne wykonanie kilku pomiarów i zsumowanie wyników albo zastosowanie innej metody przewidzianej dla jego konstrukcji.

Balometr również nie rozwiązuje każdego problemu automatycznie. Kaptur pomiarowy stawia pewien opór i może wpływać na badany przepływ. Znaczenie ma szczelne objęcie nawiewnika, właściwe ustawienie urządzenia oraz zerowanie miernika przed rozpoczęciem badania.

Mimo tych ograniczeń przy dużych nawiewnikach pomiar balometrem jest zazwyczaj znacznie bardziej wiarygodny niż przesuwanie niewielkiego anemometru po całej powierzchni i próba wyciągania średniej z kilku przypadkowych odczytów.

Dysponujemy różnymi kapturami i adapterami, dlatego możemy mierzyć zarówno typowe nawiewniki sufitowe, jak i elementy o większych wymiarach oraz nawiewniki szczelinowe.

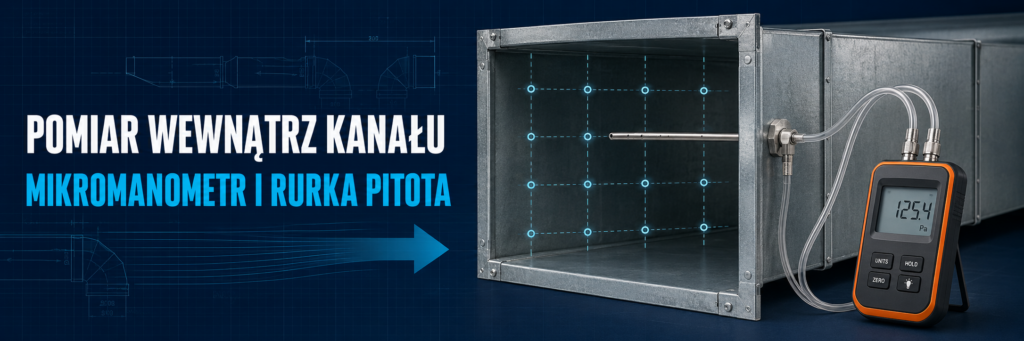

Pomiar w kanale – mikromanometr i rurka Pitota

Nie zawsze można lub warto mierzyć przepływ na kratkach. Czasami potrzebna jest informacja, ile powietrza przepływa przez główny kanał, odgałęzienie instalacji albo przewód bezpośrednio za centralą wentylacyjną.

Wtedy pomiar wykonuje się wewnątrz kanału.

Jedną z metod jest wykorzystanie rurki Pitota połączonej z mikromanometrem. Rurka pozwala określić różnicę pomiędzy ciśnieniem całkowitym i statycznym, czyli ciśnienie dynamiczne. Na tej podstawie, z uwzględnieniem gęstości powietrza, obliczana jest jego prędkość.

Nie wystarczy jednak włożyć rurki do kanału i wykonać jednego odczytu w środku przekroju.

Prędkość przy ściankach jest zazwyczaj niższa niż w środkowej części kanału. Za kolanem, trójnikiem, przepustnicą lub wentylatorem profil przepływu może być dodatkowo zaburzony. Dlatego wykonuje się pomiary w kilku lub kilkunastu punktach przekroju, a następnie wyznacza średnią prędkość i oblicza przepływ.

W uproszczeniu obowiązuje zależność:$$Q = v_{\mathrm{śr}} \times A \times 3600$$Q=vsˊr​×A×3600

gdzie:

• $Q$Q oznacza strumień powietrza w m³/h,
• $v_{\mathrm{śr}}$vsˊr​ – średnią prędkość w kanale w m/s,
• $A$A – pole przekroju kanału w m².

Kluczowe jest słowo „średnia”. Wynik z jednego punktu nie musi reprezentować przepływu w całym kanale.

Warunki wykonania pomiaru, w tym odpowiedni odcinek prosty i możliwie równomierny profil prędkości, mają bezpośredni wpływ na niepewność wyniku. Zwraca na to uwagę norma EN 16211:2024, dotycząca terenowych pomiarów strumieni powietrza w instalacjach wentylacyjnych. Z kolei aktualna ISO 3966:2025 opisuje wyznaczanie przepływu w zamkniętych przewodach metodą prędkość–pole z użyciem rurek Pitota. EN 16211:2024, ISO 3966:2025.

Przy małych prędkościach ciśnienie dynamiczne jest niewielkie, dlatego rośnie znaczenie dokładności mikromanometru, stabilności przepływu i miejsca wykonania pomiaru. Rurka Pitota jest bardzo dobrym narzędziem, ale tylko wtedy, gdy warunki w kanale pozwalają zastosować tę metodę prawidłowo.

Co oznacza pośredni pomiar przepływu?

Określenie metoda pośrednia może dotyczyć kilku sposobów wyznaczania strumienia powietrza.

Najprostszy polega na pomiarze średniej prędkości i przemnożeniu jej przez pole powierzchni. Miernik nie mierzy wtedy bezpośrednio m³/h – wynik jest obliczany na podstawie prędkości.

Drugą metodą jest wykorzystanie różnicy ciśnienia na elemencie o znanej charakterystyce, na przykład:

• kryzie pomiarowej,
• zwężce,
• regulatorze VAV,
• regulatorze stałego przepływu,
• elemencie pomiarowym centrali,
• specjalnej przepustnicy pomiarowej.

Jeżeli producent podaje współczynnik $K$K, strumień można wyznaczyć z zależności pomiędzy tym współczynnikiem a zmierzoną różnicą ciśnienia. Trzeba jednak znać właściwy model elementu, pozycję nastawy i jednostki użyte w dokumentacji.

Nie można przepisywać współczynnika z podobnego urządzenia ani zakładać go na podstawie wymiarów. Dwa regulatory o tej samej średnicy mogą mieć zupełnie inne charakterystyki.

Za rzetelny pomiar nie można również uznać samego odczytania częstotliwości falownika, prędkości obrotowej wentylatora albo procentowego otwarcia przepustnicy. Takie informacje pomagają w diagnostyce, ale nie potwierdzają rzeczywistego przepływu.

Kiedy wyniki z różnych metod mogą się różnić?

Jeżeli ten sam nawiewnik zostanie zmierzony anemometrem, balometrem i metodą pośrednią, wyniki nie zawsze będą identyczne. Niewielkie różnice są naturalne, ponieważ każda metoda ma własną niepewność i w inny sposób wpływa na przepływ.

Duża rozbieżność powinna jednak zostać wyjaśniona.

Najczęstsze przyczyny to:

• niewłaściwie dobrana metoda,
• pomiar wykonany w jednym punkcie,
• błędnie przyjęta powierzchnia czynna kratki,
• nieszczelne ustawienie kaptura,
• silnie zaburzony profil prędkości,
• pomiar zbyt blisko kolana lub przepustnicy,
• niewłaściwy współczynnik urządzenia,
• zabrudzenie sondy,
• brak aktualnego wzorcowania miernika,
• zmiana trybu pracy instalacji w czasie badania.

W profesjonalnym protokole powinien znaleźć się nie tylko wynik, lecz również informacja, jaką metodą i w jakich warunkach wykonano pomiar. Sama tabela z wartościami w m³/h nie pozwala ocenić, czy liczby są wiarygodne.

Dobry wynik w jednym miejscu nie potwierdza sprawności całej instalacji

Można uzyskać prawidłowy przepływ na głównym kanale, a jednocześnie mieć źle wyregulowane poszczególne pomieszczenia. Możliwa jest również sytuacja odwrotna: kilka kratek osiąga prawidłowe wartości, ale łączna wydajność instalacji jest za mała.

Dlatego zakres pomiarów trzeba dostosować do problemu.

Jeżeli mieszkańcy jednego pionu zgłaszają wilgoć albo zapachy, sprawdzamy przepływy w lokalach i pracę wspólnego przewodu. Jeżeli problem dotyczy całej kondygnacji biurowej, trzeba objąć pomiarem nawiewniki, wywiewniki oraz główne odgałęzienia. Przy centrali wentylacyjnej sprawdzamy również jej tryb pracy, stan filtrów, wentylatory, przepustnice i automatykę.

Sam pomiar nie może być oderwany od instalacji, której dotyczy.

Co robimy, gdy przepływ jest za mały?

Informacja „przepływ wynosi 20 m³/h zamiast 50 m³/h” jest ważna, ale dla zarządcy to dopiero początek. Trzeba jeszcze odpowiedzieć, dlaczego wydajność jest zbyt mała i co należy zrobić.

W pierwszej kolejności sprawdzamy elementy dostępne bez rozbierania instalacji:

• stan filtrów,
• położenie przepustnic,
• zabrudzenie kratek i nawiewników,
• pracę wentylatorów,
• kierunek obrotów,
• nastawy regulatorów,
• działanie automatyki,
• możliwość dopływu powietrza,
• drożność dostępnych odcinków.

Jeżeli wyniki nadal nie mają technicznego uzasadnienia, przechodzimy dalej.

Możemy wykonać pomiar w kanale, porównać przepływy przed i za odgałęzieniem, sprawdzić spadki ciśnienia i określić, na którym odcinku instalacja traci wydajność. Takie podejście pozwala odróżnić źle ustawioną przepustnicę od niedrożnego przewodu albo problemu z wentylatorem.

Kamerowanie kanałów wentylacyjnych

Jeżeli pomiary wskazują na ograniczenie przepływu, a przyczyny nie widać z zewnątrz, wykorzystujemy kamery inspekcyjne do monitorowania wnętrza instalacji.

Kamerowanie może ujawnić między innymi:

• gruz pozostawiony w kanale,
• fragment izolacji albo folii,
• elementy pozostałe po budowie,
• deformację przewodu,
• zsunięte połączenie,
• nieprawidłowo wykonaną przebudowę,
• zamkniętą lub zablokowaną przepustnicę,
• silne zabrudzenie,
• przewężenie kanału,
• przedmiot wrzucony do pionu.

Kamera nie mierzy przepływu. Pokazuje natomiast przyczynę, której sam anemometr, balometr lub mikromanometr nie jest w stanie wskazać.

Nagranie powinno być przypisane do konkretnego kanału, pionu albo odgałęzienia. Film bez informacji o miejscu wprowadzenia kamery i kierunku prowadzenia ma ograniczoną wartość dla zarządcy oraz wykonawcy, który później ma usunąć usterkę.

Podobne zasady dotyczą całej dokumentacji technicznej. Szerzej opisaliśmy je w artykule Przegląd stanu technicznego wentylacji zgodnie z art. 62 Prawa budowlanego – co faktycznie obejmuje?.

Jak wygląda profesjonalny pomiar wentylacji?

Profesjonalna firma nie przyjeżdża na każdy obiekt z jednym anemometrem i gotowym wzorem tabeli. Najpierw ustala rodzaj instalacji oraz cel badania, a następnie dobiera urządzenia do miejsc, w których mają być wykonane pomiary.

W zależności od obiektu wykorzystujemy:

• anemometry do małych kratek i pomiarów punktowych,
• stożki pomiarowe dopasowane do nawiewników i wywiewników,
• balometr do dużych nawiewników, anemostatów i nawiewników szczelinowych,
• mikromanometry do pomiarów różnicy ciśnienia,
• rurki Pitota do pomiarów wewnątrz kanałów,
• sondy do pomiarów prędkości w przekroju przewodu,
• kamery inspekcyjne do sprawdzania drożności i stanu kanałów.

Dzięki temu możemy nie tylko stwierdzić, że na jednej kratce przepływ jest za mały, ale prześledzić instalację i ustalić, gdzie powstaje problem.

To ważne szczególnie przy dużych budynkach, w których instalacja obsługuje wiele mieszkań, lokali lub pomieszczeń. W takich obiektach pomiar powinien pozwalać na ocenę rozdziału powietrza, a nie wyłącznie potwierdzić pracę pojedynczego urządzenia.

Co powinien otrzymać zarządca?

Po wykonaniu pomiarów zarządca powinien otrzymać protokół, z którego jasno wynika:

• gdzie wykonano pomiary,
• jakie elementy sprawdzono,
• jakiej metody użyto,
• jakie były warunki pracy instalacji,
• jakie wyniki uzyskano,
• do jakich wartości odniesiono wyniki,
• gdzie stwierdzono nieprawidłowości,
• jaka może być ich przyczyna,
• jakie prace należy wykonać.

Jeżeli przeprowadzono kamerowanie, do dokumentacji powinny zostać dołączone zdjęcia lub nagrania z oznaczeniem miejsca. Jeżeli wynik zależy od trybu centrali, biegu wentylatora albo pozycji regulatora, również trzeba to zapisać.

Na terenie Krakowa i Małopolski wykonujemy pomiary zarówno w mieszkaniach, jak i w większych instalacjach mechanicznych. Zakres tej usługi opisujemy w artykule Pomiary wentylacji w mieszkaniach Kraków – dla wspólnot i zarządców nieruchomości. Ten wpis dotyczy lokalnej usługi, natomiast obecny artykuł wyjaśnia dobór metody i wyposażenia pomiarowego – dzięki temu treści odpowiadają na różne pytania i nie konkurują ze sobą o tę samą intencję.

Potrzebujesz wiarygodnych wyników z obiektu? Zobacz zakres usługi pomiary wentylacji Kraków i prześlij projekt lub liczbę punktów do wyceny.

Podsumowanie

Nie istnieje jeden miernik, którym można prawidłowo sprawdzić każdą instalację wentylacyjną.

Anemometr dobrze sprawdza się przy małych kratkach i pomiarach prędkości. Balometr pozwala objąć cały duży nawiewnik, anemostat albo odpowiednio przygotowany nawiewnik szczelinowy. Mikromanometr i rurka Pitota umożliwiają wykonanie pomiarów wewnątrz kanału, a metody pośrednie pozwalają obliczyć przepływ na podstawie prędkości lub różnicy ciśnienia.

Jeżeli wynik jest nieprawidłowy, potrzebna jest dalsza diagnostyka. Dysponujemy urządzeniami do pomiarów na kratkach, dużych nawiewnikach i wewnątrz kanałów. W razie podejrzenia niedrożności wykonujemy również kamerowanie instalacji wentylacyjnej.

Dla zarządcy oznacza to, że otrzymuje nie tylko tabelę z wynikami, ale również informację, gdzie znajduje się problem i jakie działania należy podjąć, żeby instalacja zaczęła pracować zgodnie z projektem.
